周邊傳動刮泥機是給排水工程中使用較多的設備之一，主要用于大型輻流式初沉池與二沉池的排泥，特別適用于比重較輕的生物污泥的排除，對水流擾動極小，排泥效果好，更有泥量調節閥調節出泥量，適應各種條件下的正常出泥，也可采用虹吸排泥來控制出泥量。

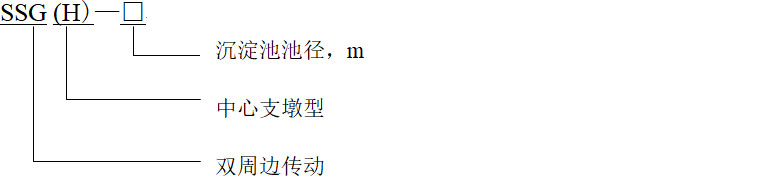

◆型號表示方式
◆工作原理及構造
驅動裝置推動工作橋沿池平面旋轉，工作橋帶動排泥槽旋轉，固定于泥槽上的吸泥管在靜水壓力的作用下吸取池底的污泥，經過泥量調節閥調節，進入排泥槽，排泥槽中的污泥流入中心泥缸中，排出池外；也可通過虹吸作用將泥從排泥槽吸入中心泥缸中。驅動裝置可設扭矩保護裝置，工作更加安全。
◆特 點
1、主梁除傳統碳鋼制作外，還可采用鋁合金或不銹鋼制作，適用范圍廣，裝飾效果好。
2、傳動裝置進行了優化設計、效率高，外形更趨美觀，可按照用戶要求配進口減速機或軸裝式減速機，美觀耐用。
3、SSG型刮泥機水下無密封件及易損件，維護簡單。
◆技術性能參數
| 型號 參數 | SSG-20 | SSG-25 | SSG-30 | SSG-35 | SSG-40 | SSG-45 | SSG-50 | SSG-55 |
| 池徑￠（㎜） | 20000 | 25000 | 30000 | 35000 | 40000 | 45000 | 50000 | 55000 |
| 處理水量（m3/h） | 283 | 442 | 636 | 769 | 1005 | 1272 | 1570 | 1900 |
| 滾輪中心直徑￠1㎜ | 20400 | 25400 | 30400 | 35400 | 40400 | 45400 | 50400 | 55400 |
| 周邊輪壓P（KN） | 22.5 | 25 | 26.5 | 28.5 | 30 | 32.5 | 39 | 42.5 |
| 周邊線速度（m/mim） | 1.5～3 | |||||||
| 單邊功率 | 0.37 | 0.37 | 0.37/0.75 | 0.37/0.75 | 0.55/0.75 | 0.55/1.1 | 0.75/1.1 | 0.75/1.1 |
| 排泥管管徑￠（㎜） | 300 | 350 | 400 | 450 | 500 | 600 | 600 | 700 |
| 池深H（㎜） | 30000 ～6000 | |||||||
注：
1、上表功率為兩種傳動形式的功率，小數值為軸裝式減速機，大數值為普通減速機。
2、中心混凝土支墩承壓：半橋?yàn)?P，全橋?yàn)?P。
SSG型土建預埋件及尺寸
參數表
| 型號 參數（㎜） | SSG-20 | SSG-25 | SSG-30 | SSG-35 | SSG-40 | SSG-45 | SSG-50 | SSG-55 |
| ￠1 | 20000 | 25000 | 30000 | 35000 | 40000 | 45000 | 50000 | 55000 |
| ￠2 | 3850 | 4050 | 4250 | 4450 | 4650 | 4850 | 5050 | 5250 |
| ￠3 | 600 | 700 | 1000 | 1200 | 1300 | 1500 | 1700 | 1800 |
| ￠4 | 1100 | 1200 | 1600 | 1800 | 2100 | 2300 | 2500 | 2600 |
| ￠5 | 3580 | 3780 | 3980 | 4180 | 4380 | 4580 | 4780 | 4980 |
| L1 | 1500 | 1500 | 1500 | 2000 | 2500 | 2500 | 2500 | 2500 |
| L2 | 650 | 650 | 750 | 750 | 750 | 750 | 750 | 750 |
| B | 450 | 500 | 500 | 550 | 550 | 600 | 600 | 600 |
| H1 | 500 | 500 | 500 | 600 | 600 | 700 | 700 | 700 |
訂貨說明
1、需要撇清裝置、出流堰板、玻璃鋼出水槽時，請注明。
2、注明主梁及水下部件的材質（碳鋼、不銹鋼、鋁合金），防腐有特殊要求時請注明。
3、本機φ25m以下一般為半橋式結構，φ25m以上為全橋式結構，訂貨時注明，需要軸裝式或進口減速機，請注明。
4、本機行走輪及從動輪為鐵心膠輪，若需要鋼輪行走，請注明，并鋪設鋼軌，鋼軌埋件詳見周邊刮泥機。
5、訂貨時，請?zhí)峁┏刈拥耐两▓D（注明池徑、池深、出水槽斷面等）。
6、表中未列規格的土建預埋尺寸參照相近規格產品。由恒川環保技術咨詢，確認。
